Mesurador d'aigua interior

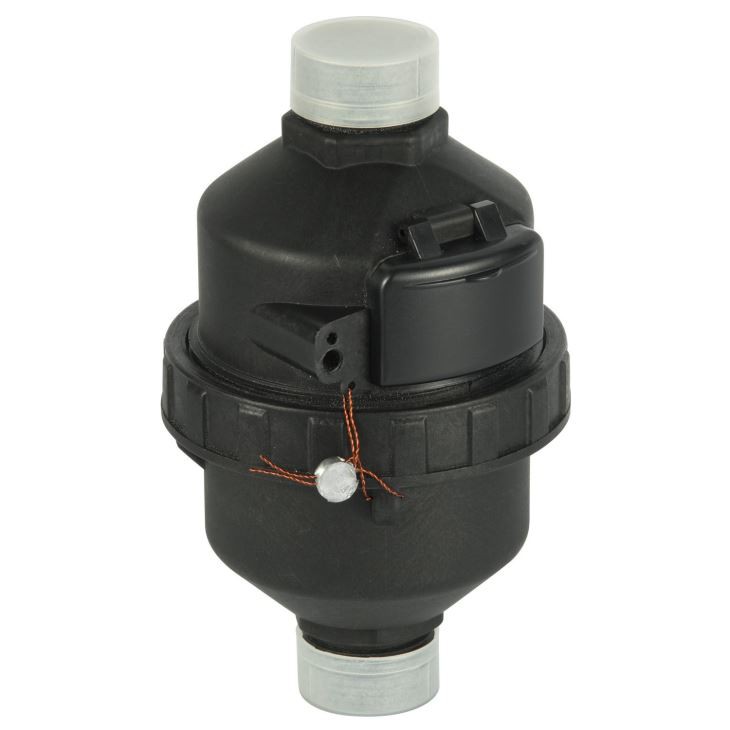

LXH-s és un comptador d’aigua de pistó rotatiu de plàstic amb transmissió mecànica i registre tancat amb líquid, per a aplicacions residencials de mides de 15 mm i 20 mm per a aigua freda. Es pot equipar amb pols o amb sortida de pols.
Característiques
| Model núm. | LXH-Es |
| Diàmetre nominal | 15-20mm |
| Sèrie | Mesurador volumètric d’aigua |
| Ambient de treball | Mesurador d'aigua seca |
| Pressió de treball | 1,0 MPa o 1,60 Mapa |
| Marca | Sec |
| R=Q3/Q1 | 160/200 |
| Classe | C/D |
| Sortida de pols | Amb o sense |
| Marca comercial | JIANGBEI / OEM |
| Paquet de transport | Cartró d’exportació |
| Especificació | Cos de plàstic i connexions de plàstic |
| Codi HS | 90282010 |
Funcions opcionals
* Cos del comptador: llautó, plàstic per seleccionar.
* Es pot equipar amb opció de canviador de canya.
* Sortida de pols pre-equipada (preparada per a la lectura remota) a 0,5 litres / pols.
* El dispositiu de sortida de pols consisteix en una carcassa de plàstic amb Reed Switch i un cable de 1,5 m amb 2 nuclis en vermell i negre.
* Dades elèctriques: Vmax=24AC / DC, Imax=0,01A
* Capacitat de la sortida de pols o de la sortida de pols preequipada: mida Dn15&lificador; Dn20, capacitat emissor de pols 1 litre / 2 impulsos)
Les condicions de treball
Temperatura de l'aigua: ≤50ºC per al comptador d'aigua freda
Pressió de l'aigua: ≤1MPa o 1.6MPa opcional (10bar o 16bar opcional)
Requisits d’instal·lació
* El comptador es pot instal·lar en qualsevol posició.
* La canonada s'ha de rentar abans de la instal·lació.
* El comptador ha d'estar constantment ple d'aigua durant el funcionament.
* El comptador s'ha d'instal·lar amb la direcció del flux tal com indica la fletxa llançada al cos del comptador.
Error màxim permès
A la zona inferior des de Qmin (Q1) inclòs fins a Qt (Q2) excloent, és del ± 5%.
A la zona superior des de Qt (Q2) inclòs fins a Qmax inclòs (Q4) és del ± 2% (comptador d’aigua freda).
Accessoris
Cada comptador d’aigua té un conjunt d’acoblaments opcionals: tub de 2 peces, femella de 2 peces i junta de 2 peces.
PRINCIPALS DADES TÈCNIQUES Segons ISO4064: 2003 (Antiga norma)
| Mida | Classe | Qmax | Qn | Qt | Qmin | Lectura mínima | Lectura màxima |
| Cabal màxim | Flux nominal | Flux de transició | Cabal mínim | ||||
| DN (mm) | m³/h | L/h | m³ | ||||
| 15 | C | 3 | 1.5 | 22.5 | 15 | 0.00002 | 9999 |
| D | 17.2 | 11.2 | |||||
| 20 | C | 5 | 2.5 | 37.5 | 25 | 0.00002 | 9999 |
| D | 28.7 | 18.7 | |||||
PRINCIPALS DADES TÈCNIQUES Segons la norma ISO4064: 2014 (nova norma)
| Mida | Classe | Q4 | Q3 | Q2 | Q1 | Lectura mínima | Lectura màxima |
| Cabal màxim | Flux nominal | Flux de transició | Cabal mínim | ||||
| DN (mm) | m³/h | L/h | m³ | ||||
| 15 | R160 | 3.125 | 2.5 | 25 | 15.625 | 0.00002 | 9,999 |
| R200 | 20 | 12.5 | |||||
| 20 | R160 | 5 | 4 | 40 | 25 | 0.00002 | 9,999 |
| R200 | 32 | 20 | |||||
Dimensions i pes
| Mida del mesurador | Longitud (L) | Longitud (L1) | Amplada (W) | Fil de connexió |
| mm | mm | D | ||
| 15 | 115 | 209 | 96 | G 3/4B |
| 20 | 165 | 258 | 106 | G 1B |
L1: la longitud total amb connexió i la junta sense compressió.
